Sistema dispensazione primer e sigillatura TEROSON MS 939

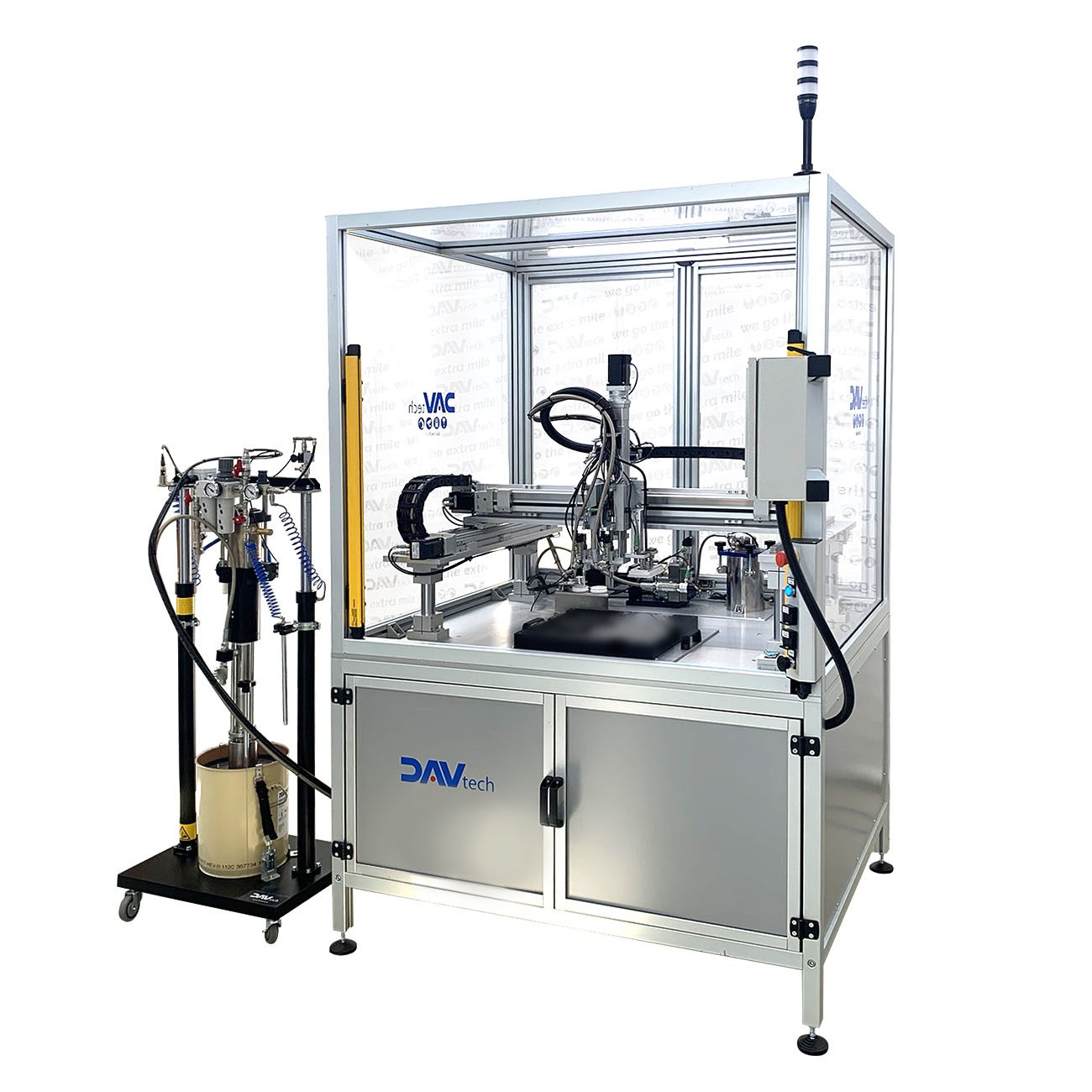

Cella robotizzata per dosatura primer e sigillante per montaggio display touch screen su frame. Dosatura volumetrica, integrata in un sistema di movimentazione interpolato, con completo controllo in tempo reale ed archiviazione dei parametri di processo.
Fixture customizzata con logica Poka Yoke.

Campi di applicazione:

Caratteristiche

• Layout compatto con sistema di movimentazione interpolato a portale
• Sistema di riconoscimento tipologia e posizionamento pezzo con selezione automatica del programma
• Uscita da area di riposo, spurgo ugello e pulizia con lama d’aria e spazzole
• Dosatura volumetrica sigillante tramite valvole a spillo DA 400.
• Dosatura gestita da pompa volumetrica GP servocontrollata
• Sistema automatizzato con ventosa per assemblaggio componenti.
• Dosatura volumetrica, non condizionata da temperatura e pressione del sigillante
• Sistema laser di misurazione dimensionale e continuità del cordolo
• Gestione completa del processo via panel PC.

CASO STUDIO

Cella Robotizzata per Dosatura Primer e Sigillante nel Montaggio di Display Touch Screen



Il cliente necessitava di una soluzione robotizzata per la dosatura di primer e sigillante nel montaggio di display touch screen su frame. La richiesta includeva la necessità di un controllo preciso della dosatura, un sistema di movimentazione interpolato per ottimizzare il posizionamento, e una gestione completa e in tempo reale dei parametri di processo. Inoltre, era richiesto un sistema di pulizia dell’ugello e un layout compatto per facilitare l’integrazione nella linea di produzione.

01

La nostra soluzione

Abbiamo progettato e implementato una cella robotizzata avanzata con le seguenti caratteristiche:

Layout Compatto con Sistema di Movimentazione Interpolato a Portale

Movimentazione Interpolata

Il sistema è dotato di un layout compatto e di un sistema di movimentazione a portale interpolato, che garantisce una movimentazione fluida e precisa dei pezzi durante il processo di dosatura.

Sistema di Riconoscimento e Posizionamento

Selezione Automatica del Programma

Il sistema riconosce automaticamente il tipo e la posizione del pezzo, selezionando il programma di dosatura appropriato. Questo processo automatizzato migliora l’efficienza e riduce il rischio di errori.

Pulizia e Manutenzione dell’Ugello

Spurgo e Pulizia

Dopo la fase di dosatura, il sistema include una procedura automatizzata di spurgo dell’ugello e pulizia con lama d’aria e spazzole, garantendo una manutenzione regolare e riducendo i tempi di inattività.

Dosatura Volumetrica di Sigillante

Valvole a Spillo DA 400

La dosatura del sigillante viene eseguita utilizzando valvole a spillo DA 400, che assicurano un'applicazione precisa e uniforme del sigillante.

Pompa Volumetrica GP Servocontrollata

La dosatura è gestita da una pompa volumetrica GP servocontrollata, che offre un controllo accurato della quantità di sigillante applicata.

Assemblaggio Componenti

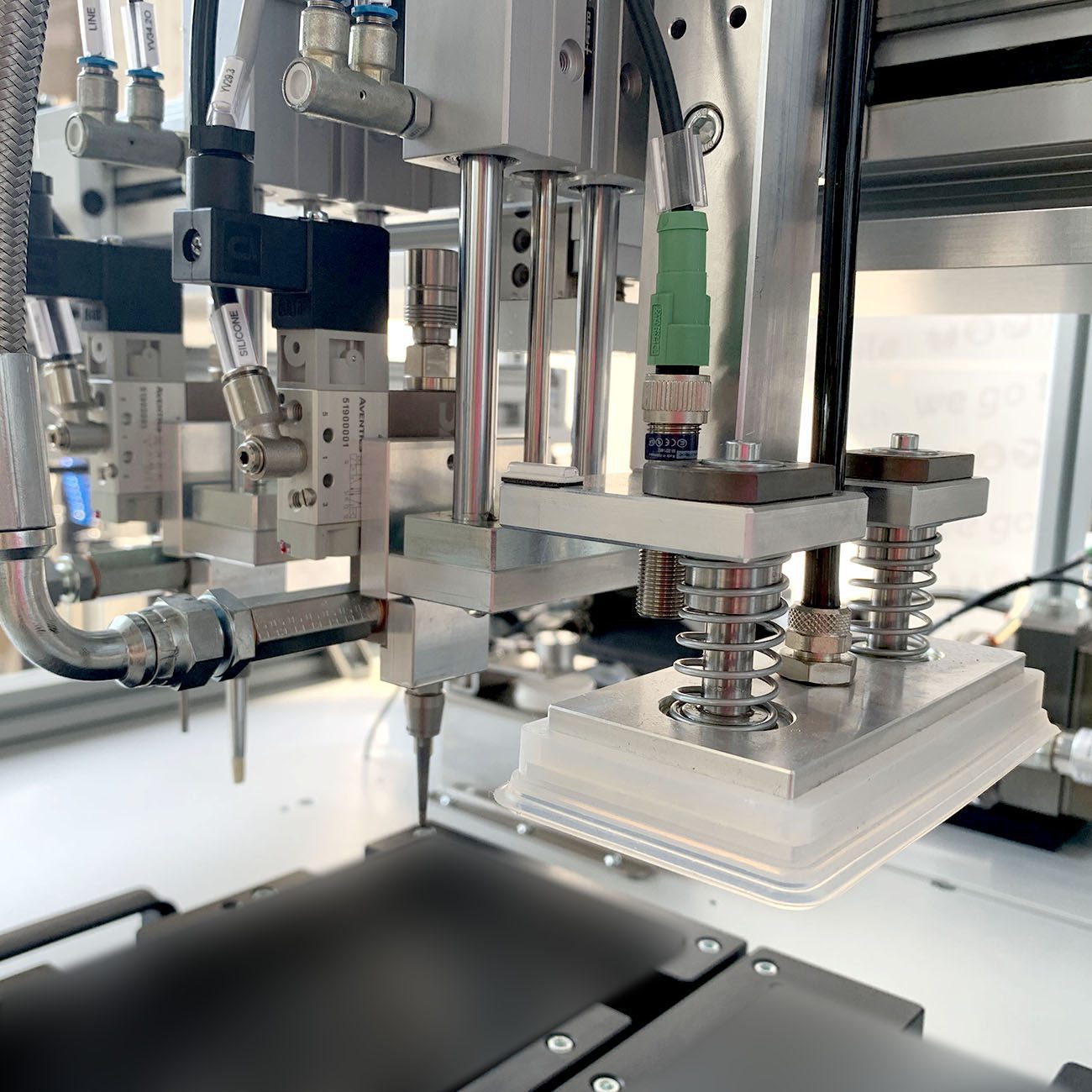

Sistema Automatizzato con Ventosa

Un sistema automatizzato con ventosa è utilizzato per assemblare i componenti, migliorando l'efficienza e la precisione del processo di montaggio.

Controllo e Misurazione

Sistema Laser

Il sistema è dotato di un sistema laser per la misurazione dimensionale e per garantire la continuità del cordolo del sigillante, assicurando la qualità e la precisione del risultato finale.

Gestione Completa del Processo

Panel PC

Il processo è completamente gestito tramite un panel PC, che offre una visione in tempo reale dei parametri di processo e consente l'archiviazione e la tracciabilità dei dati.

Fixture Customizzata con Logica Poka Yoke

Logica Poka Yoke

La fixture è progettata con logica Poka Yoke per garantire la correttezza del posizionamento e ridurre il rischio di errori umani.

02

Risultati e Benefici

Il sistema fornito ha portato significativi miglioramenti al processo di montaggio dei display touch screen:



  • Precisione e Efficienza: La combinazione di movimentazione interpolata, valvole a spillo e pompa servocontrollata ha garantito una dosatura precisa e una movimentazione fluida, ottimizzando l’efficienza produttiva.
  • Pulizia e Manutenzione: Il sistema automatizzato di spurgo e pulizia ha ridotto la necessità di interventi manuali, mantenendo l’ugello in condizioni ottimali e minimizzando i tempi di inattività.
  • Controllo di Qualità: Il sistema laser ha assicurato la qualità del cordolo di sigillante e ha fornito dati dettagliati per la tracciabilità del processo.
  • Flessibilità e Tracciabilità: La gestione tramite panel PC e la logica Poka Yoke hanno migliorato la tracciabilità e la correttezza del processo, rendendo il sistema adattabile a diverse varianti di prodotto.

Questa cella robotizzata ha fornito una soluzione completa e integrata per la dosatura di primer e sigillante, rispondendo alle esigenze specifiche del cliente e migliorando significativamente la qualità e l’efficienza della produzione.
